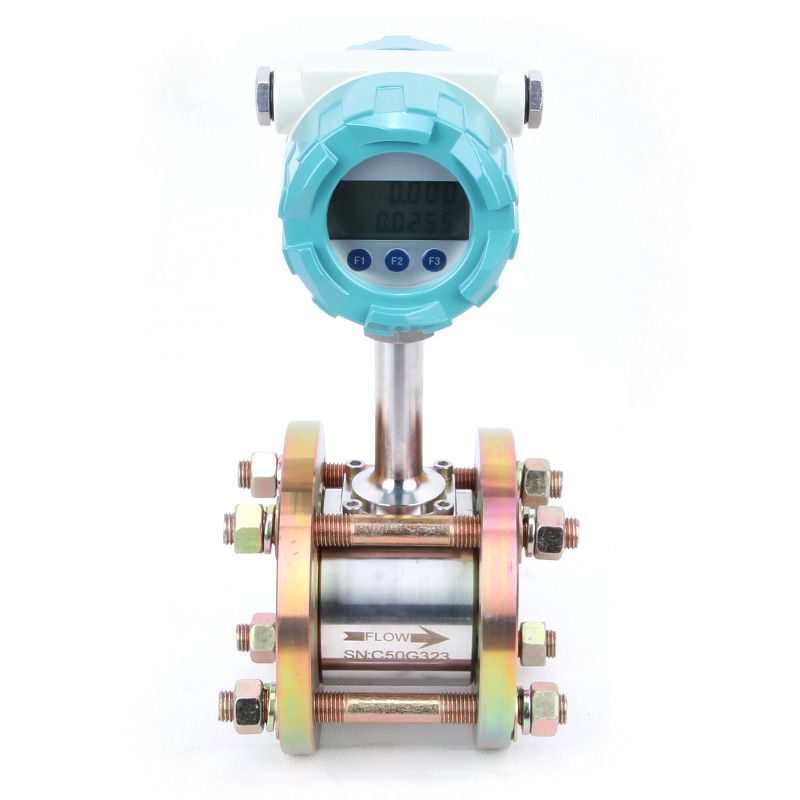

涡街流量计在压缩空气管道计量中的应用案例

项目背景

某制造企业生产现场大量使用压缩空气，主要用于气动阀门、气缸、吹扫、仪表气源以及部分工艺设备。原系统仅配置空压机运行记录与压力表，无法准确掌握各时间段压缩空气用量，也无法判断系统是否存在泄漏、浪费或异常用气情况。

为加强能源管理，企业计划在空压站出口主管道安装涡街流量计，对压缩空气瞬时流量与累计用气量进行监测，并将数据接入PLC及能源管理系统，为后续节能分析提供依据。

现场工况

选型说明

压缩空气属于可压缩气体，流量随生产负荷变化较大，因此在选型时不仅要考虑管道口径，还必须结合实际流量范围进行计算分析。

涡街流量计适用于气体与蒸汽测量，具有结构简单、无运动部件、稳定性高、维护量低等特点，适合长期连续运行的工业场景。

为什么选择涡街流量计

• 无机械运动部件，长期运行可靠性高
• 适用于压缩空气、蒸汽及一般气体测量
• 可输出4-20mA与RS485通讯信号
• 支持温压补偿，提高标况流量计算精度
• 易于接入PLC、DCS及能源管理系统
• 工业空压站应用成熟，稳定性验证充分

选型要点

1. 流量范围确认

压缩空气流量必须明确最小流量、常用流量与最大流量，避免仅按管径选型。

涡街流量计对低流速较敏感，长期低流量运行可能导致测量不稳定。

2. 是否需要温压补偿

压缩空气密度随压力与温度变化较大：

• 仅监测工况流量：可直接输出流量信号
• 需要标况流量或能耗分析：建议配置温压补偿

3. 安装直管段要求

涡街流量计对流场要求较高，应保证：

• 前直管段 ≥ 10D
• 后直管段 ≥ 5D

避免安装在阀门、弯头、泵出口附近。

4. 满管要求

必须保证管道满管运行，否则会导致信号异常或测量偏差。

应用效果

系统投入运行后，实现了以下效果：

• 压缩空气用量实时可视化
• 各车间用气分项统计
• 空压系统泄漏排查
• 能耗分析与节能优化依据
• PLC与能源管理系统数据联动

总结

涡街流量计适用于压缩空气计量，但选型必须综合考虑流量范围、安装条件及工况参数。

合理选型不仅影响测量精度，也直接影响空压系统的节能分析与运行管理效果。
