明渠流量计在污水排放计量中的应用案例

某污水处理厂需要对厂区总排放口进行流量监测，用于污水处理量统计、排放数据记录和环保管理。现场为开放式排水渠，污水中含有一定悬浮物和杂质，传统封闭管道流量计不适合直接安装。

根据现场渠道结构和计量要求，项目采用超声波明渠流量计配套巴歇尔槽的测量方式。该方案不需要传感器直接接触污水，适合污水排放口、明渠、暗渠出口等场合的长期在线流量监测。

本项目测量介质为处理后的污水，安装位置位于污水处理厂总排放渠。现场水流为重力流，渠道为非满管状态，液位随排放量变化而变化。

现场主要工况如下：

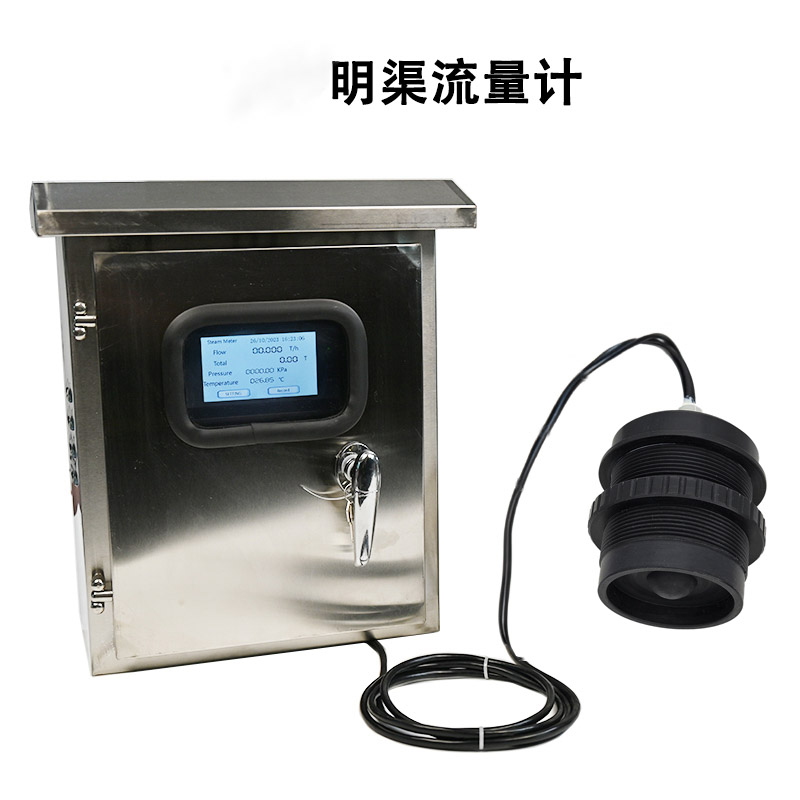

系统采用巴歇尔槽作为标准水工构筑物，在渠道中形成稳定的水位与流量关系。超声波明渠流量计安装在巴歇尔槽上方，通过非接触方式测量液位高度。

仪表内部根据巴歇尔槽规格和液位高度自动计算瞬时流量，并累计排放总量。数据可通过本地显示查看，也可通过 4-20mA 或 RS485 上传至环保监控系统、PLC 或数据采集平台。

系统主要由以下部分组成：

安装前，现场首先确认渠道宽度、水流方向、最大流量和最小流量范围，并根据实际排放量选择合适规格的巴歇尔槽。巴歇尔槽安装时需要保证水流方向正确，槽体水平，前后渠道顺直，避免明显淤积、回流和水面波动。

超声波探头安装在巴歇尔槽规定测量点上方，探头发射面垂直对准水面，并避开渠壁、支架和水面泡沫干扰。安装完成后，技术人员在仪表中设置巴歇尔槽规格、探头高度、液位零点、输出量程和通讯参数。

调试过程中重点检查以下内容：

系统投运后，明渠流量计能够连续监测污水排放流量，现场人员可直接查看瞬时流量、累计流量和液位数据。由于探头不直接接触污水，后期维护量较小，适合长期运行。

与人工估算或普通液位记录方式相比，本项目具有以下效果：

明渠流量计适合用于污水处理厂、市政排水、工业废水排放和环保在线监测等场景。对于开放渠道和非满管排水工况，采用超声波明渠流量计配套巴歇尔槽，可以实现较为稳定的流量测量。

本案例表明，在污水排放计量场合，合理选择巴歇尔槽规格、保证渠道水流条件、正确设置探头高度和槽体参数，是保证明渠流量计稳定运行的关键。该方案能够为污水处理量统计、排放监管和运行管理提供可靠数据支持。
