平衡孔板流量计在中压蒸汽计量中的应用案例

某工业能源站负责为厂区提供中压蒸汽，用于生产工艺加热及设备驱动。原有蒸汽计量装置在负荷波动较大时存在测量不稳定、低流量精度偏差较大的问题，影响蒸汽成本核算与能耗管理。

为提升计量精度与运行稳定性，项目采用平衡孔板流量计对中压蒸汽主管道进行升级改造，实现连续稳定的流量测量与能源计量管理。

本项目测量介质为中压饱和蒸汽，管道压力中等偏高，负荷波动明显。蒸汽具有可压缩性，对节流装置的稳定性和压损特性要求较高。

现场主要工况如下：

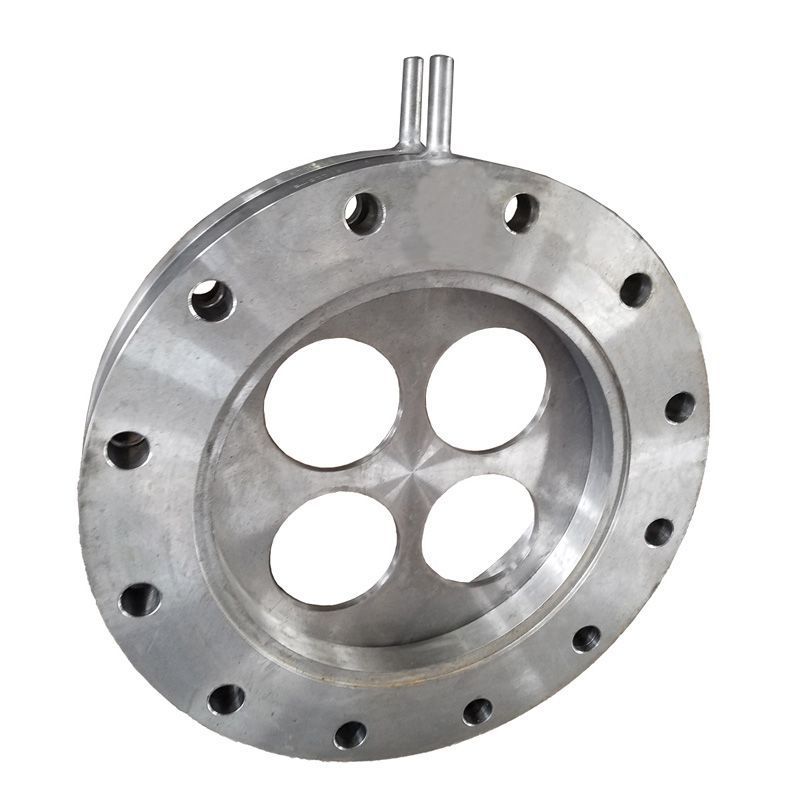

系统采用平衡孔板作为节流元件，其多孔对称结构可有效均衡流场，降低流体扰动与永久压损，提高测量稳定性。

差压变送器采集孔板前后压差信号，压力变送器与温度传感器实时采集蒸汽状态参数，流量积算仪根据蒸汽物性参数计算实际质量流量与热量。

系统组成如下：

平衡孔板安装于中压蒸汽主管道直管段内，安装时需确保流向正确，并保证前后直管段满足标准要求，以减少扰动影响。

差压取压管路采用冷凝罐结构，防止高温蒸汽直接进入变送器，保证测量安全与稳定性。压力与温度测点布置在流场稳定区域，确保参数代表性。

调试过程包括：

系统投运后，中压蒸汽流量测量稳定性明显提升，尤其在低负荷工况下仍能保持较好的线性响应能力。平衡孔板的结构特性有效降低了流场扰动带来的测量误差。

运行效果如下：

平衡孔板流量计适用于中压蒸汽、锅炉出口及工业蒸汽管网等复杂工况。相比传统孔板，其流场稳定性更好，适合负荷波动较大的工业系统。

本案例表明，在中压蒸汽计量中，通过合理选择平衡孔板结构并结合温压补偿技术，可以显著提升蒸汽计量的稳定性与工程适用性，为企业能源管理提供可靠数据基础。
