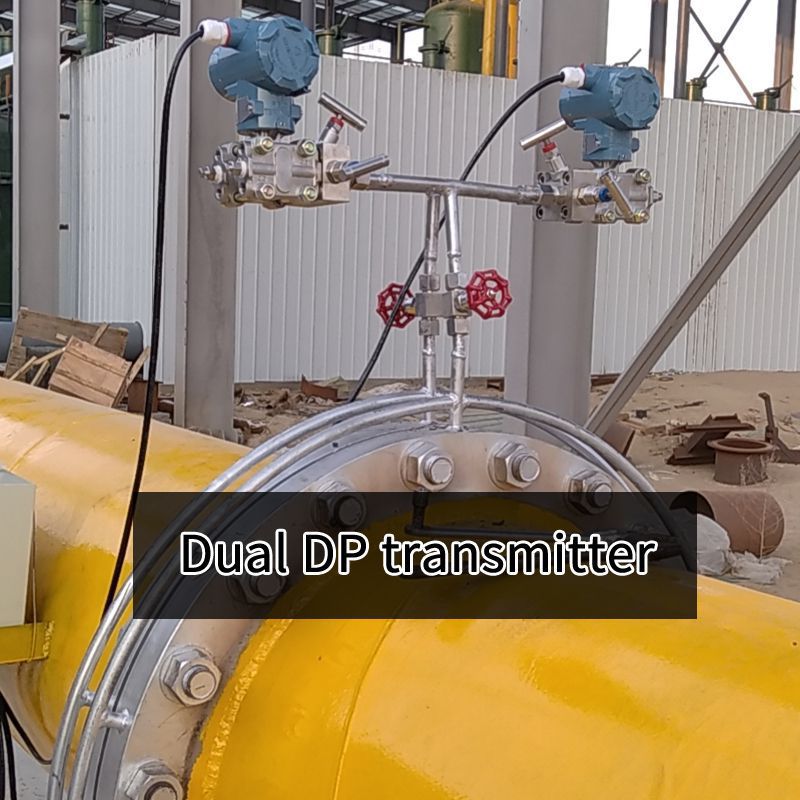

孔板流量计在天然气计量中的应用案例

某天然气输配站需要对站内天然气管道进行流量计量，用于生产调度、用气统计和能耗核算。现场管道长期运行，介质为天然气，压力和温度存在一定波动，原有计量方式无法满足稳定、连续、可追溯的流量监测需求。

根据现场工况和计量要求，项目选用孔板流量计作为一次节流装置，并配套差压变送器、压力变送器、温度传感器及流量积算仪，实现天然气流量的在线测量和补偿计算。

本项目测量介质为天然气，安装位置位于站内主管道直管段区域。天然气具有可压缩性，因此流量测量不能只依靠差压信号直接换算，还需要结合实时压力、温度参数进行密度补偿。

现场主要工况如下：

系统采用标准孔板流量计作为节流件，在孔板前后取压，将差压信号送入差压变送器。同时，在管道上安装压力变送器和温度传感器，将压力、温度信号送入流量积算仪。

流量积算仪根据差压、压力、温度、孔板参数、管道内径、介质参数等数据，完成天然气工况流量和标况流量计算，并输出瞬时流量、累计流量等数据。

系统主要由以下部分组成：

孔板流量计安装前，现场重点检查了管道直管段长度、孔板安装方向、取压口位置和密封情况。孔板安装方向必须正确，锐边应朝向流体来向，避免因方向错误造成测量偏差。

差压变送器安装时，取压管路保持畅通，避免积液、堵塞和泄漏。压力变送器安装在能够代表管道实际压力的位置，温度传感器安装在流体充分混合、温度稳定的管段。

调试过程中，技术人员依次完成以下工作：

系统投运后，天然气瞬时流量显示稳定，累计流量连续记录，能够满足现场生产统计和运行管理要求。通过压力、温度补偿后，流量数据更加符合天然气实际计量需求。

与原有计量方式相比，本项目具有以下效果：

孔板流量计结构简单、可靠性高、适用范围广，在天然气计量场合具有较强的工程适应性。对于天然气这类可压缩介质，实际应用中应重点关注孔板选型、直管段条件、取压方式、差压量程以及压力温度补偿。

本案例表明，在天然气输配和工艺计量场景中，采用孔板流量计配套差压、压力、温度测量及流量积算仪，可以实现稳定可靠的天然气流量监测，为企业生产管理和能源核算提供有效数据支持。
